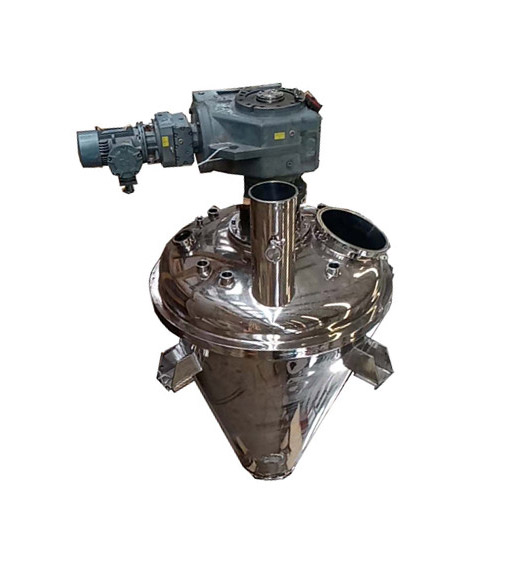

錐形螺帶真空干燥器是一種集干燥、粉碎、減壓蒸留、混粉為一體的高效多功能全密閉立式真空干燥設備。它的干燥效率是同等規格“雙錐回轉真空干燥機”1-2倍。
性能特點:適用性強,結合本公司特殊干燥工藝,能適應粘度大、熱穿透性差,易滾球、易抱團成塊物料的干燥。生產能力大,:裝料量大,可達到容器有效體積80%。干燥效率高:有效傳熱面積大,是容器內面積1.4倍,物料在容器內呈螺旋提升,再沿主軸呈渦流下降,在分散運動中均勻有效受熱,機頭高真空與機底同溫高速氣流同向結合,高效帶走物料的溶劑,雙通道真空管口,防止真空堵塞,降低阻力,提高抽氣速率。不破壞物料品行:對熱敏性、品行要求高的物料不產生破壞。干燥過程全密封充氨氣保護生產、無交叉污染、潔凈度高,安全等級高。攪拌器與容器壁之間間隙小,可有效防止物料粘結在容器壁表面,滿足無菌原料藥生產要求,可選配在線SIP和CIP及在線無菌取樣,與上下工序密封連接,整個生產流程密封生產,滿足新版GMP生產要求。
名稱規格 |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
全容積(L) |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
工作容積(L) |
35 |
70 |
140 |
350 |
700 |
1000 |
1400 |
2100 |
電機功率(KW) |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
15 |
18.5-22 |
攪拌轉速 |
9-18 |
6-11 |
||||||
工作溫度(℃) |
40-140 |
|||||||
外形尺寸 |
100*650 *1580 |
1200*800 *2100 |
1300*950 *2600 |
1600*1200 *3400 |
2000*1500 *4850 |
2200*1800 *5500 |
2500X2000 *6250 |
3000*2800 *6800 |
工作原理
由加熱錐體設有加熱夾套,熱源為熱水、導熱油或低壓蒸汽,從而使錐體內壁保持溫度。變頻調速電機經平行斜齒輪減速機,驅動單螺帶攪拌器旋轉,帶動物料沿錐型筒旋轉并自下而上提升,物料到達至高點后由重力和慣性作用,自動流向旋渦中心回到錐型筒體底部,整個過程使物料在錐型筒體內強制加熱,相對對流、摻混,熱量在物料中相互擴散,使物料不規則往復運動,完成物料同單螺帶和筒壁表面進行高頻率傳熱交換,在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發,在真空泵的作用下,水蒸汽由真空泵引出,如須回收液體可加冷凝器、回收液儲罐回收。干燥完成后,打開下部的出料閥出料。
